FPZ型耐腐蝕自吸離心泵鹽水泵結構圖
時間：2013-4-23 來源：揚子江泵業 瀏覽數：1226

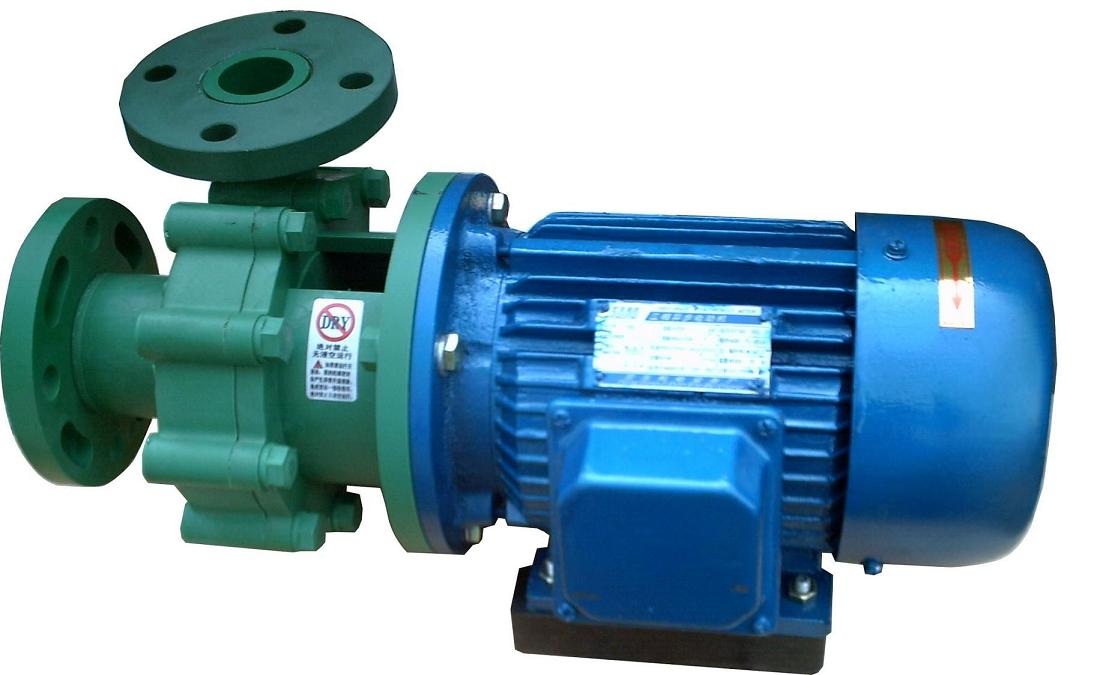

FPZ自吸泵，采用增強聚丙烯（CFR-PP）一次注塑成型，機械強度高，耐腐蝕性能強，自吸泵結構上有獨具一格的科學性，泵腔內設有吸液室、儲液室、回液止回閥、氣液分離室、回流孔。只需在第一次開機前灌引液，以后不必重復灌注引液，在吸送介質時，液體可時斷時續，斷液15分鐘內來液可繼續吸送，機械密封不需另加冷卻水冷卻，操作簡便、安全無泄漏，是取代液下泵的佳產品。CFR-PP材質：無毒、無污染、耐一般酸堿鹽類，工作溫度-14℃～80℃。

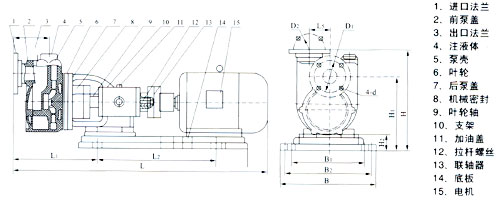

| FPZ型系列自吸式離心泵安裝尺寸示意圖: |
 |
產品特點
具有體積小、重量輕、結構簡單、使用方便、效率高，價格低。泵體內腔光滑，葉輪為閉式，采用機械密封和耐橡膠圈密封等二種，全軸為不銹鋼用套筒式連接。輸送介質溫度為-20℃~80℃，流量：4-25m3/h 揚程：7-25m轉速2900r/min
產品用途
主要用于輸送酸，堿，鹽等腐蝕性液體，但不得用于輸送若干對ABS工程塑料有顯著作用的化學品，如芳烴、脂肪烴的鹵素衍生物，酮類及濃酸堿等。
型號意義
例如：50FPZ-20
50-進口口徑
FPZ- 自吸塑料泵
20-揚程
|
型 號 |
流量 m3/n |
揚程 mm |
自吸高度 m |
自吸時間 s/m |
功率 kw |
進出口徑 mm |
與電機軸聯接形式 |
|
25FPZ-110 |
2.5 |
10 |
3 |
60 |
0.75 |
1 1/2 |
直聯式 |
|
32FPZ-11 |
3.5 |
11 |
3 |
60 |
0.75 |
1 1/2 |
直聯式 |
|
40FPZ-18 |
11 |
18 |
4 |
60 |
1.5 |
40/30 |
直聯式 |
|
50FPZ-20 |
13 |
20 |
4 |
60 |
2.2 |
50/40 |
直聯式 |
|
25FPZ-10 |
2.5 |
10 |
3 |
60 |
0.75 |
1 1/2 |
聯軸式 |
|
32FPZ-11 |
3.5 |
11 |
3 |
60 |
0.75 |
1 1/2 |
聯軸式 |
|
40FPZ-18 |
11 |
18 |
4 |
60 |
1.5 |
40/30 |
聯軸式 |
|
50FPZ-20 |
13 |
20 |
4 |
60 |
2.2 |
50/40 |
聯軸式 |
|
65FPZ-28 |
20 |
28 |
4 |
60 |
4 |
65/50 |
聯軸式 |
|
80FPZ-30 |
50 |
30 |
4 |
60 |
7.5 |
80/65 |
聯軸式 |
