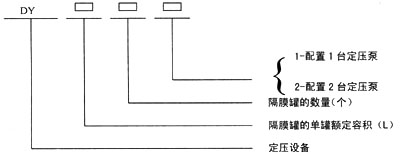

| 1、型號規格說明 |
|
|
| 2、基本功能 |
|
本定壓設備完全具備常用高位設置的膨脹水箱的三項基本功能；
（１）調節系統水體由于溫度波動而引起的膨脹及收縮－脹縮；
（２）使系統某點壓力恒定－定壓；
（３）當系統發生泄露時向系統補水－補水；
本設備尚具備的另一特殊功能：
周期性的排析由于加熱后分離出來的氣體－排氣。
|
|
| 3、適用范圍 |
|
（１）t≤１２０℃的熱水采暖系統
（２）t≤１３０℃的熱水供熱系統
（３）冬夏共用的雙管、三管制空調水系統
（４）未設開式貯熱水箱的生活熱水供應系統
|
|

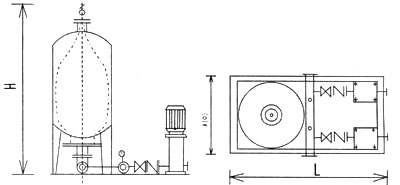

| 4、構造及運行 |
|

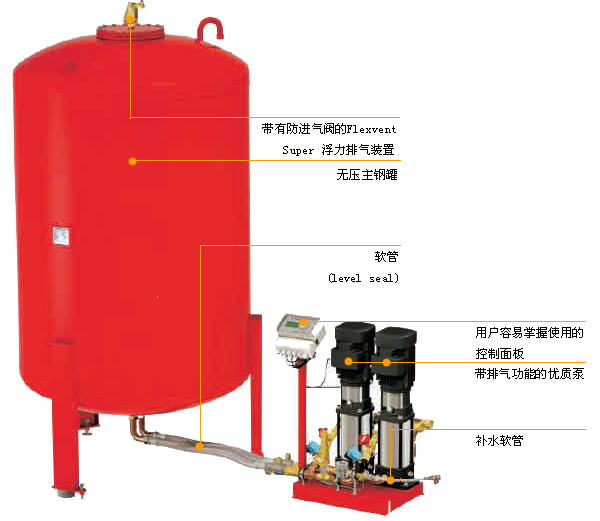

（１）構造：本設備是由隔膜罐（空壓罐）定壓泵，控制柜三大件組成。
（２）運行：當設備投入正常運行時，由于系統采暖系統供氣逐漸升溫。水體膨脹，定壓罐內的橡膠囊在不斷吸入由于升溫而產生的膨脹水量，當吸入水量超過定壓力值時，電磁閥自動打開，排除多余水量，同時電磁閥也能周期性的排析由于水加熱后分離出來的氣體－排氣。
（３）當系統停運，水溫自然下降，或者是系統難免泄漏，此時定壓點的壓力也在不斷下降，當低于設定壓力值時，壓力水泵自動啟動，以滿足系統中的定壓值。使系統某點壓力恒定-定壓。
|
|
|
|
|
5、規格基本參數：
|
|
序號
|
型號
|
設計壓力MPa
|
總容積m3
|
進出水口徑mm
|
設備高度
mm
|
定壓罐重量Kg
|
|
1
|
DY-400
|
0.6-1.0-1.6
|
0.1
|
50
|
1400
|
120
|
|
2
|
DY -600
|
0.6-1.0-1.6
|
0.3
|
50
|
1600
|
200
|
|
3
|
DY -800
|
0.6-1.0-1.6
|
0.8
|
80
|
2300
|
400
|
|
4
|
DY -1000
|
0.6-1.0-1.6
|
1.2
|
100
|
2500
|
450
|
|
5
|
DY -1200
|
0.6-1.0-1.6
|
2.5
|
100
|
2800
|
600
|
|
6
|
DY -1400
|
0.6-1.0-1.6
|
3.8
|
100
|
3000
|
950
|
|
7
|
DY -1600
|
0.6-1.0-1.6
|
4.5
|
100
|
3200
|
1100
|
|
8
|
DY -1800
|
0.6-1.0-1.6
|
6.5
|
100
|
3400
|
1500
|
|
9
|
DY -2000
|
0.6-1.0-1.6
|
8.0
|
100
|
3600
|
1950
|
|
|
| |
囊式膨脹定壓罐主要罐體、供水膠囊、進(出)水口、充氣裝置、壓力表、排氣閥等組成。供水膠囊采用純天然無毒橡膠制成，具有良好的韌性和伸縮性能，它與進水口相通，并且形成一個密閉的腔室將水與外部鋼罐內壁完全隔絕，膠囊和鋼罐內壁之間充有氮氣，具有很強的化學惰性及比熱容大等優點。囊式定壓罐主要利用氣體的可壓縮性，對系統由于溫度變化引起的水體積增大或減少進行吸納或補充作用。當系統溫度增高時，水體積增大，這時系統壓力大于罐內氣體壓力，部分水會被壓入罐內的膠囊里，直到罐內氣體的壓力與系統壓力達到平衡。當系統溫度降低時，水體積變小，這時罐內氣體壓力大于系統壓力，部分水會被壓回系統，起到對系統補充水量的作用。囊式定壓罐通常與外部的控制箱，補水泵及電接點壓力表等，連接形成機組，根據系統的低需要壓力及高運行工作壓力設定工作狀態，性能特點和應用范圍.
